gb51348-2019民用建筑电气设计标准(怎样保证5km低压输电电压能正常使用)
发布时间：2022-10-25 15:35 点击：次
首先，限制送电线路长度的因素，主要是线路末端的电压降，需要保证线路末端电压满足用电设备的要求。关于用电设备对电压的要求，可参考以下规范要求：
一、GB/T 12325-2008《电能质量 供电电压偏差》：
4.2 20 kV及以下三相供电电压偏差为标称电压的 7%。
4.3 220 V单相供电电压偏差为标称电压的+7%,-10%。
二、GB 50052-2009《供配电系统设计规范》：
5.0.4 正常运行情况下，用电设备端子处电压偏差允许值宜符合下列要求：
1 电动机为 5%额定电压。
2 照明：在一般工作场所为 5% 额定电压；对于远离变电所的小面积一般工作场所，难以满足上述要求时，可为+5% ，-10%额定电压；应急照明、道路照明和警卫照明等为+5% ，-10% 额定电压。
3 其他用电设备当无特殊规定时为 5% 额定电压。
三、GB 50055-2011《通用用电设备配电设计规范》：
2.2.2 交流电动机起动时，配电母线上的电压应符合下列规定:
1 配电母线上接有照明或其他对电压波动较敏感的负荷，电动机频繁起动时，不宜低于额定电压的90% ；电动机不频繁起动时，不宜低于额定电压的85% 。
2 配电母线上未接照明或其他对电压波动较敏感的负荷，不应低于额定电压的80% 。
3 配电母线上未接其他用电设备时，可按保证电动机起动转矩的条件决定；对于低压电动机，尚应保证接触器线圈的电压不低于释放电压。
明确了用电设备对电压的要求后，可参考《工业与民用供配电设计手册（第四版）》（以下简称《配四》），P459式（6.2-4）计算供电回路电压降：
《配四》封面

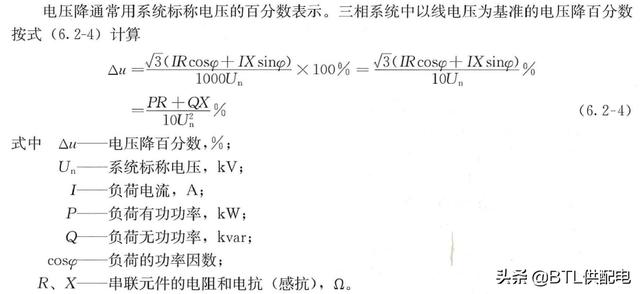

P459式（6.2-4）截图
由上可见，想保证5km低压输电线路末端电压能满足其用电设备正常使用，需要先确定该线路给哪些用电设备供电，找出其中对电压降要求最严格的值，之后按《配四》方法，可求出供电线路的导体截面，最后确定是否经济合理。
一般的情况下，低压线路供电半径不会那么大，不是不能实现，主要是不科学，也不经济！所以，GB 51348-2019《民用建筑电气设计标准》中4.2.3条规定：民用建筑低压供电半径一般不宜超过300m（见文说明）。
附：GB 51348-2019《民用建筑电气设计标准》
4.2.3民用建筑宜按不同业态和功能分区设置变电所，当供电负荷较大，供电半径较长分散设置；超高层建筑的变电所宜分设在地下室、裙房、避难层、设备层及屋顶层等处。
4.2.3【条文说明】民用建筑低压供电半径一般不宜超过300m，过大可能成电压损失过大或保护开关不能保护线路末端短路。对建筑高度大于1超高层建筑，变电所可分散设置在地下室、避难层等场所。
我是BTL供配电，专注于注电电气工程师考试课程讲解，以及疑难问题解答！欢迎关注！
以上是我的理解，希望能对你有帮助！
