有两种方法可以实现。我在这里以 “AutoCAD 2019.1.2 (x64) 简体中文版” 为例,引导您进行具体操作。
方法一:插入“OLE 对象”
1.1、启动“ AutoCAD 2019”,打开您要插入“Excel表格”的“AutoCAD文件”。我在这里以新建一个“AutoCAD文件”为例。

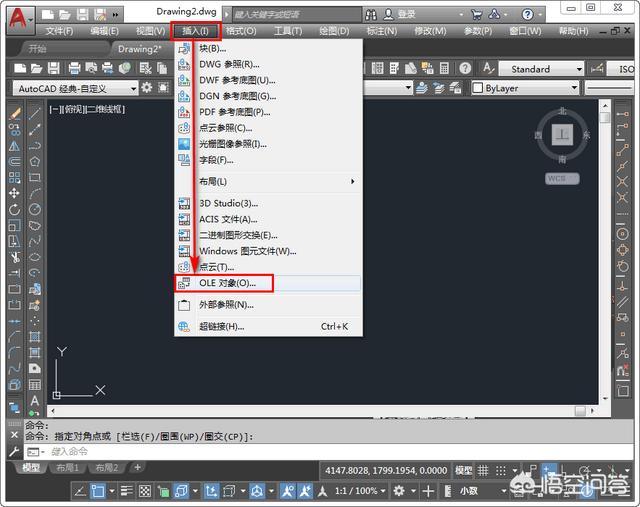

1.2、如下图所示,菜单操作 插入 -> OLE 对象。
1.3、点选“由文件创建”,然后点击“浏览”。

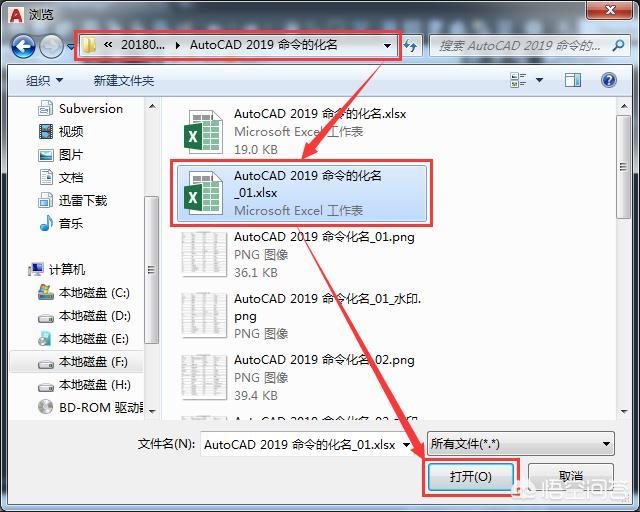

1.4、找到并且选中您要插入的“Excel表格文件”,然后点击“打开”。

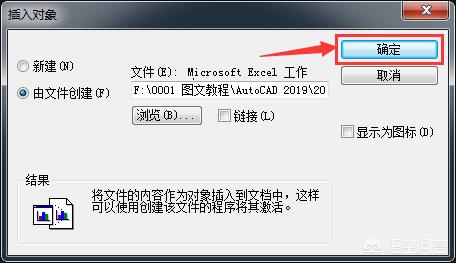

1.5、如下图所示,Excel表格文件选择好后点击“确定”按钮。

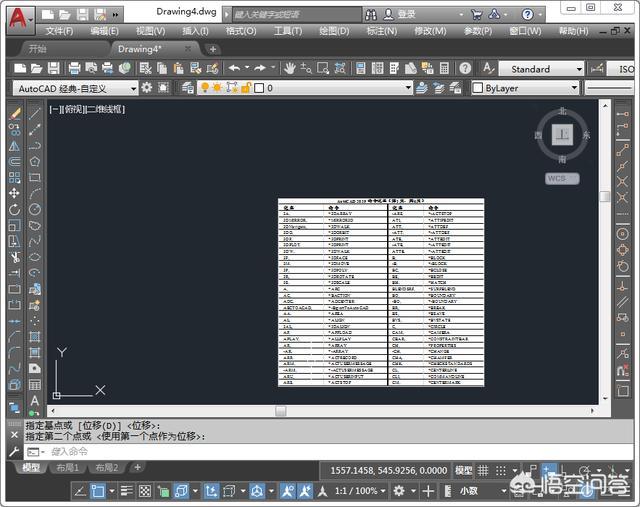

1.6、这样“Excel表格”就插入到您的“AutoCAD文件”中了。
1.7、您可以选中它,以移动它的位置。

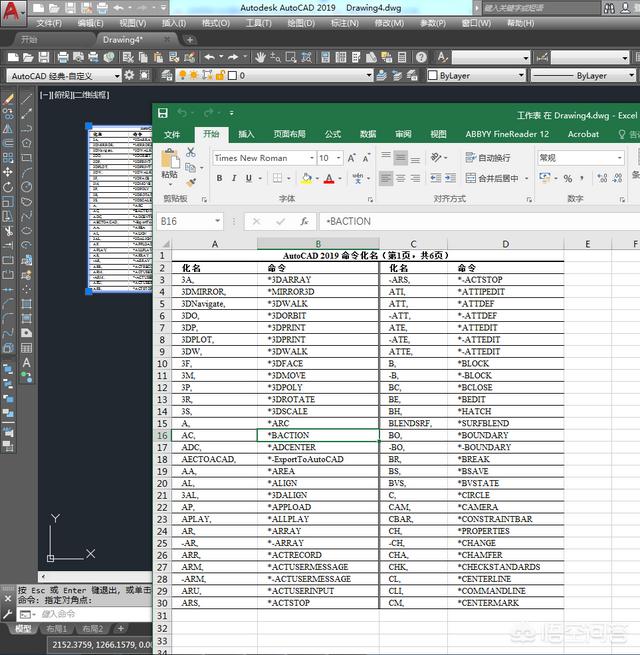

1.8、在它上面双击,会自动启动“Excel”程序并打开它。

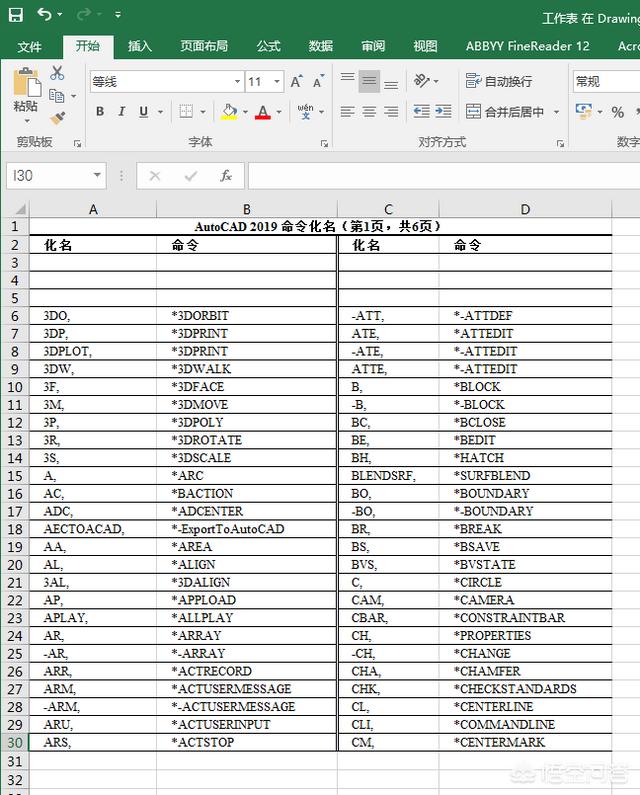

1.9、在“Excel”程序中对表格进行编辑,完成后“保存”。

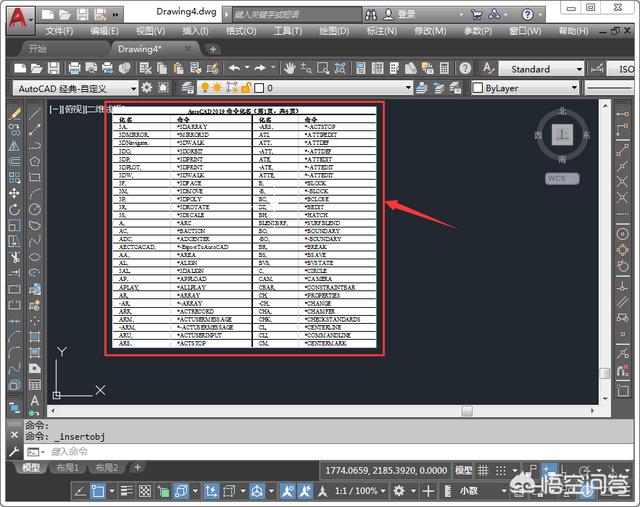

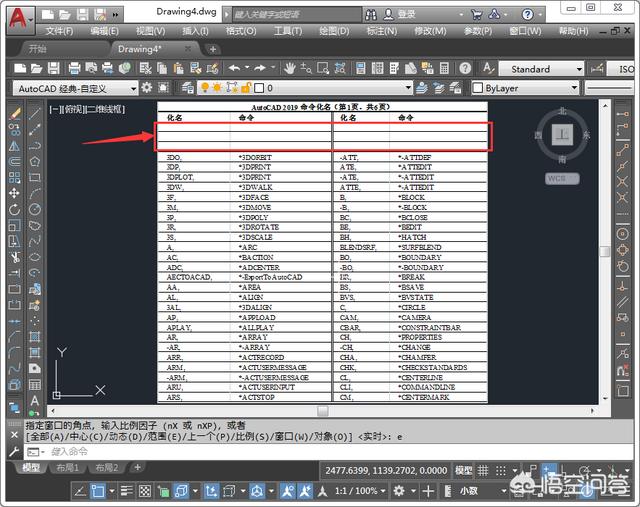

1.10、如下图产所示,编辑、保存后的结果会在“AutoCAD”插入的表格中体现出来。
方法二:插入数据链接表格

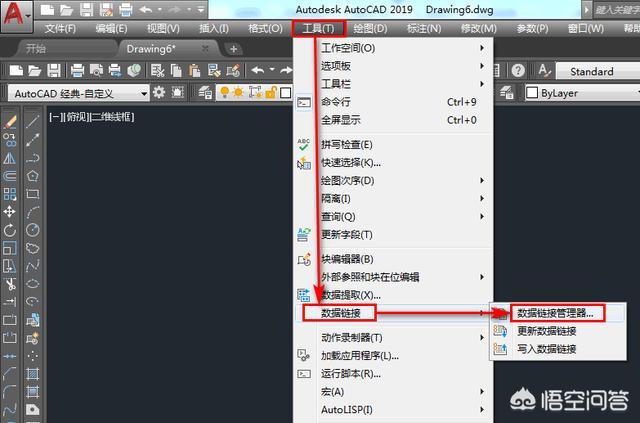

2.1、如下图所示,菜单操作 工具 -> 数据链接 -> 数据链接管理。

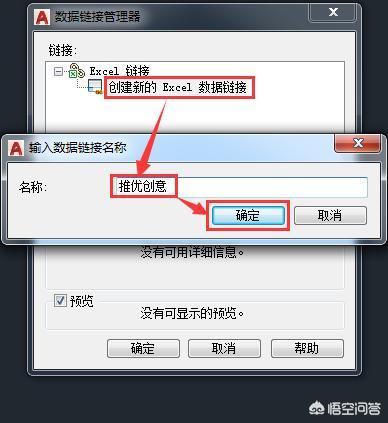

2.2、如下图所示,点击“创建新的 Excel 数据链接”,输入名称,例如输入:“推优创意”,点击“确定”。

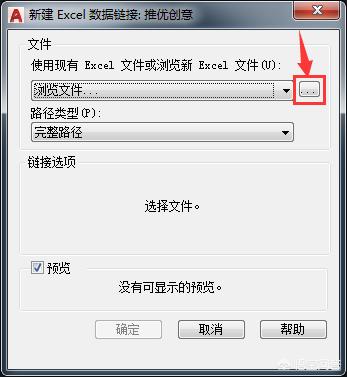

2.3、接下来点击后面的“浏览文件”按钮。

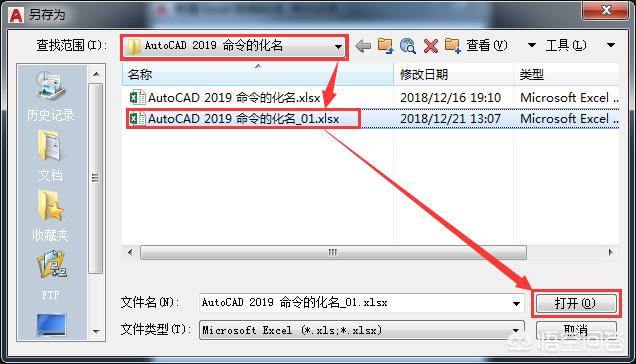

2.4、找到并选中您的“Excel 文件”,然后点击“打开”。

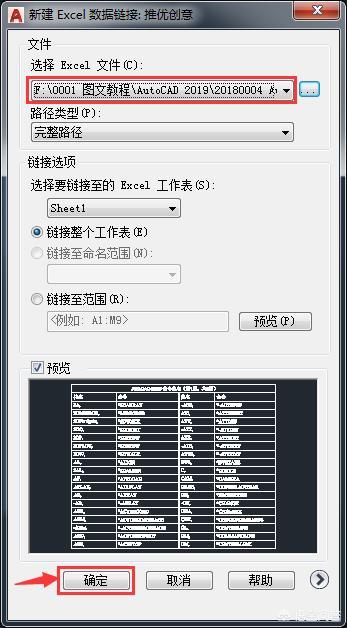

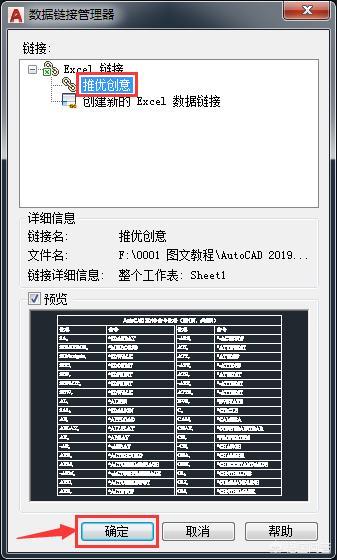

2.5、如下图所示,选择完成后,点击左下角的“确定”按钮。
2.6、接着点击左下角的“确定”按钮。

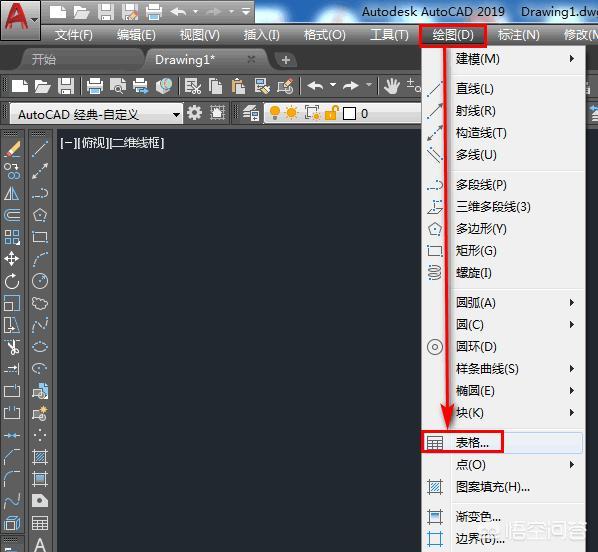

2.7、如下图所示,菜单操作 绘图 -> 表格。

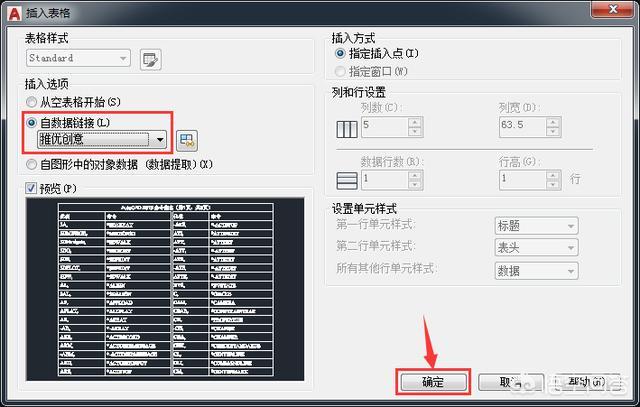

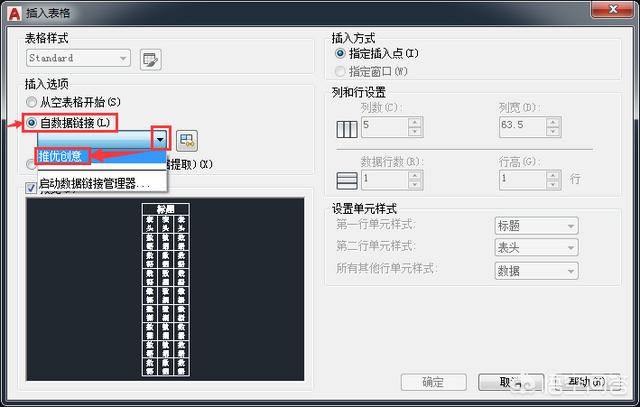

2.8、如下图所示,点选“自数据链接”,在其下拉选择之前创建的数据链接“推优创意”。
2.9、选择好后,点击右下角的“确定”。

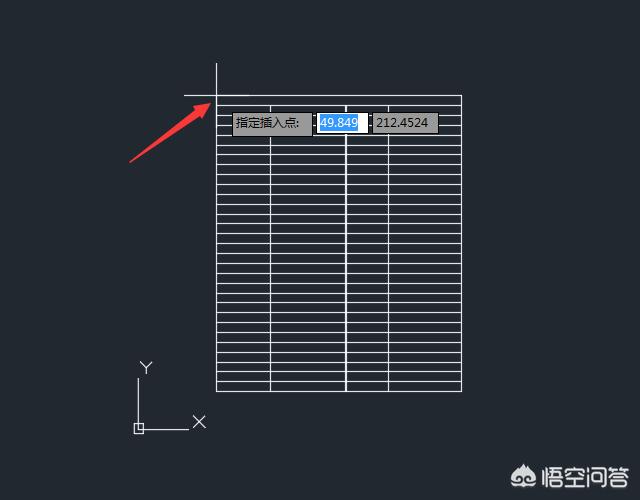

2.10、点击一下指定一个插入点。
2.11、如下图所示,“数据链接表格”插入已经完成。

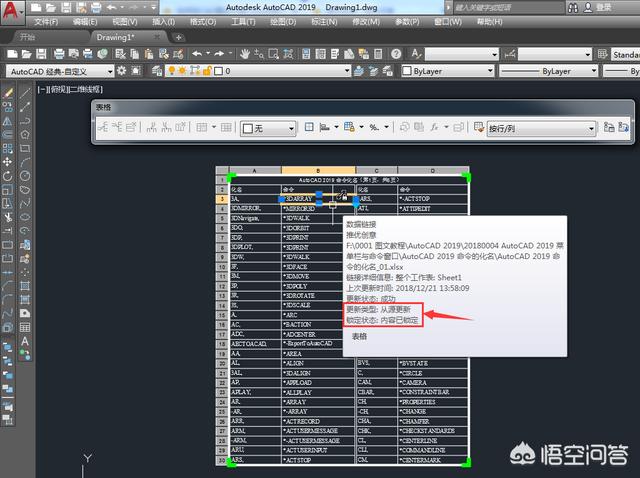

2.12、在插入的数据链接表格中点击一下,会选中它。从显示信息可以看到,目前是被锁定状态,只有更新源文件才能达到更新它的目的。
这两种方法各有特点,您可以根据自己的需求来做选择。您学会了吗?如果您还有疑问,可以留言,我们一起共同探讨。我是【推优创意】,专注软件教学和软件使用疑难问题解答。
