cad拉伸(CAD中拉伸指令的使用方法)
发布时间：2022-10-23 15:11 点击：次

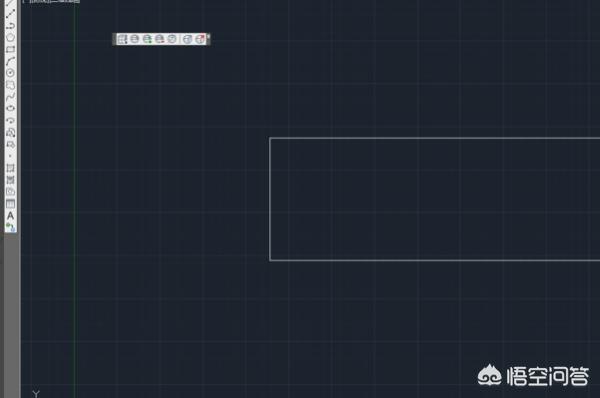

1、开启AutoCad，进入到绘图页面，使用直线命令或者矩形命令，直接绘制一个矩形框，作为拉伸命令的对象。

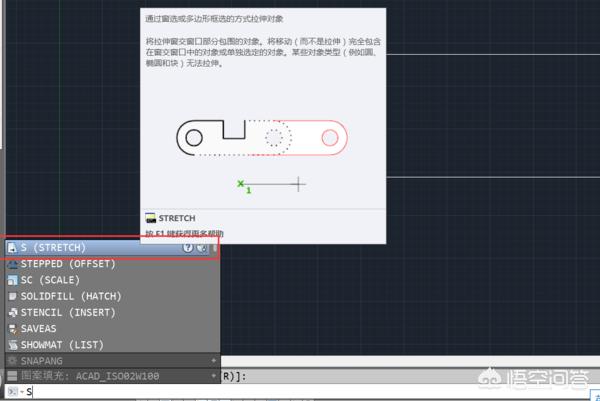

2、完成绘制之后，进行拉伸命令的开启，直接输入“S”，系统会弹出一系列的命令快捷键，直接按下空格键选择第一个“STRETCH”拉伸命令。

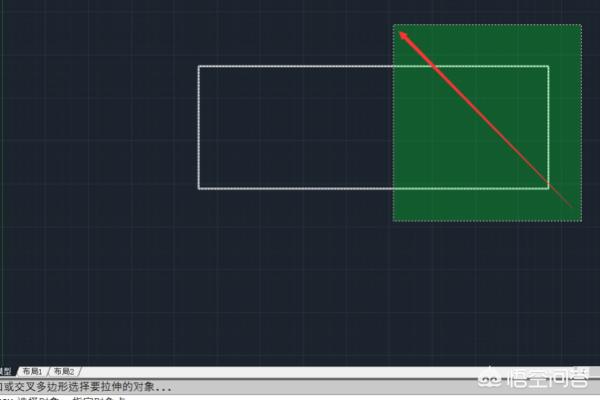

3、确定CAD的拉伸命令之后，就可以进行对象选择，从右下角开始向上进行框选，需要拉伸的地方，进行框选。

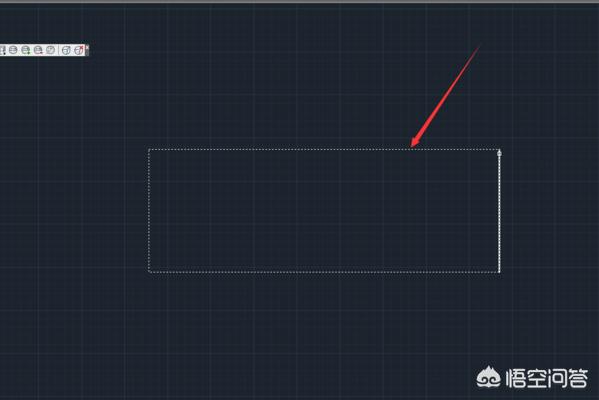

4、框选之后，需要拉伸的对象就会变成虚线表示，说明已经完成了框选，按下空格键进行确定，即可确定拉伸对象。

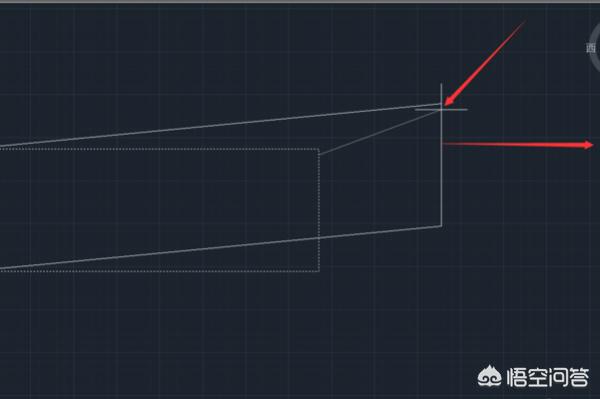

5、确定拉伸对象之后，就可以选择需要拉伸的一条边，单击鼠标之后可以直接移动鼠标进行拉伸，图形就会拉伸变形。

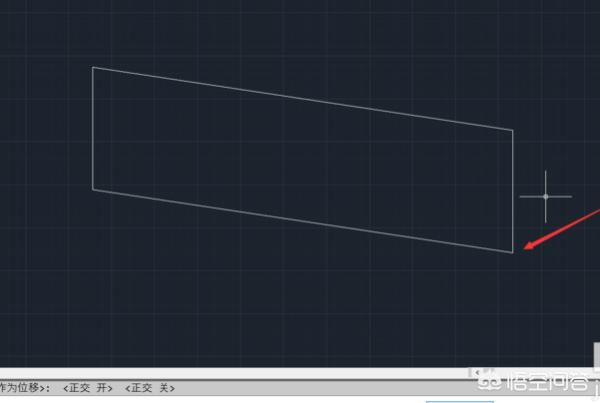

6、自由地移动选中的对象，如果按下F8开启正交锁定，那么只能够水平或者竖直进行拉伸，关闭正交锁定就可以自由方向拉伸。

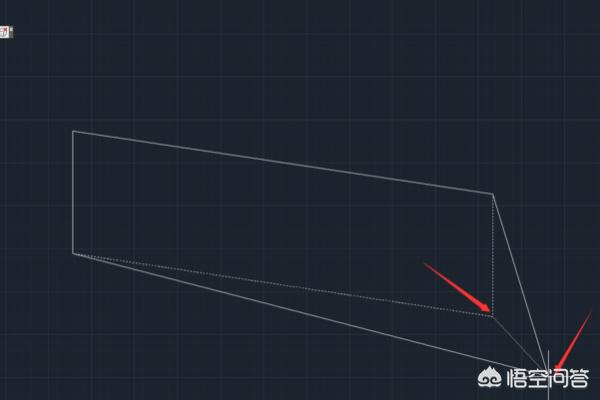

7、重复拉伸命令，在选择拉伸对象的时候，点击矩形的一个角，就可以对选中的矩形角进行拉伸。

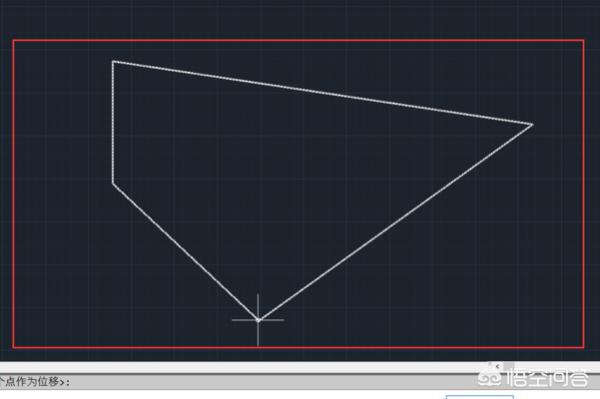

8、AutoCad的拉伸命令是一个十分自由的命令，选中图形后，就可以自由地拉伸图形中的边或者角，从而形成各种需要的多边形或者其他特殊图形。
