cad动态块制作教程(CAD中的动态块是什么？动态块到底有什么用？怎么创建动态快)

发布时间：2022-10-23 05:43 点击：次

CAD中的动态块是具有灵活性和智能性的块。

用户在操作时可以轻松地更改图形中的动态块参照。可以通过自定义夹点或自定义特性来操作动态块参照中的几何图形。这使得用户可以根据需要在位调整块，而不用搜索另一个块以插入或重定义现有的块。

下面就以推移千斤顶为例介绍创建动态块的详细操作步骤：

1．绘制标准推移千斤顶，规格尺寸为φ245×2300mm，

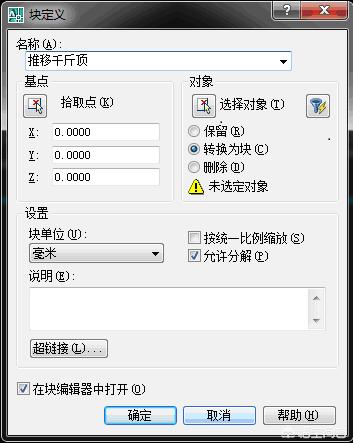

2．选择创建块，出现以下块定义对话框，

在对话框中输入块名称“推移千斤顶”，选择对象并拾取点，单击确定，

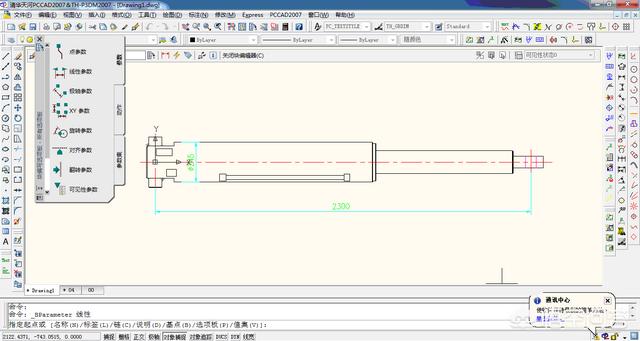

3．点击左侧参数面板，线性参数，捕捉推移千斤顶线性两点，点1和点2，

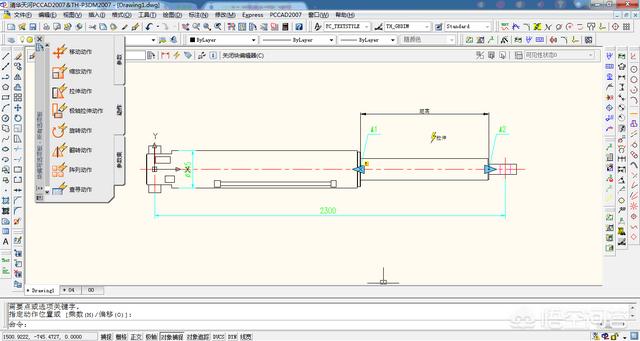

4．点击动作面板的拉伸动作，提示选择参数，点击 “距离”参数，鼠标右键点击“点2”作为关联参数点，命令行提示指定拉伸框架角点，鼠标左键点击“点1”，

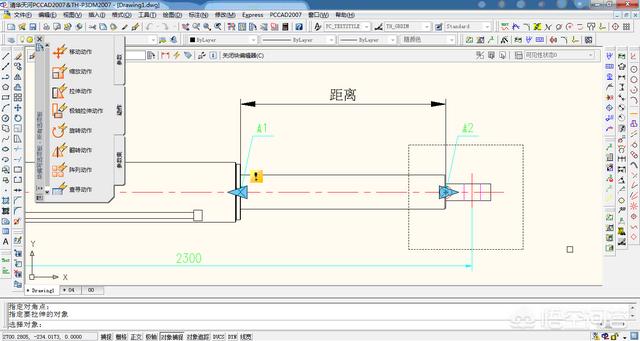

5．指定拉伸框架，要拉伸的动作区域，

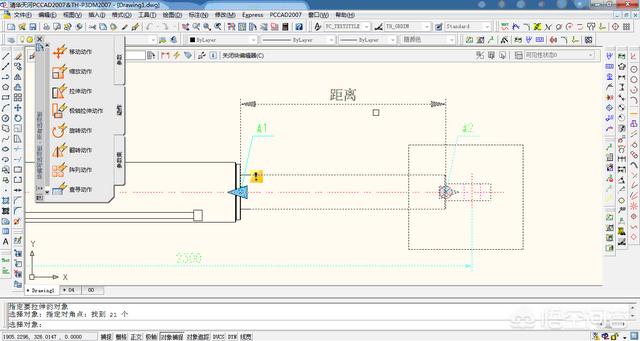

6．命令行提示选择要拉伸动作的对象，选择对象，选择好对象确定选择对象，图中高亮的部分为拉伸的对象，

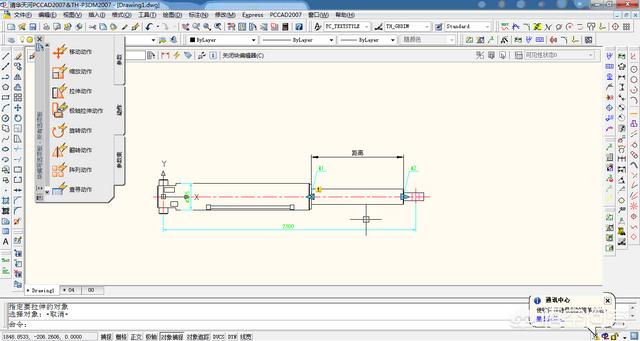

7．我们来看一下我们添加的线性参数和拉伸动作按钮，

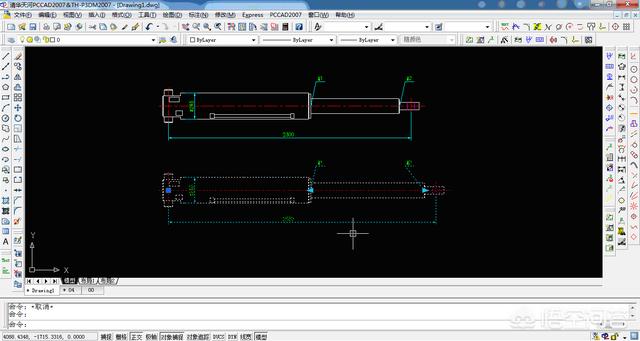

8．关闭块编辑器，点击点2蓝色夹点进行推移千斤顶拉伸，拉伸没有问题，这样推移千斤顶的动态块就创建完毕。

以上就是以推移千斤顶为例动态块创建的方法，希望对您有所帮助，如有疑问可以单独交流。
