CAD中有许多作图的工具，但是没有能够直接画箭头的工具，那么怎么在CAD中画出一个箭头来呢。下面一起来看看吧。
画直线箭头

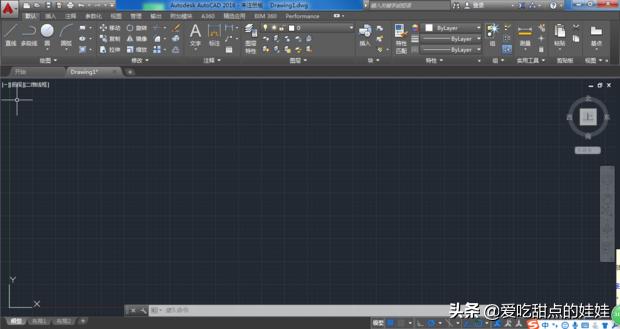

1.打开CAD，进入绘图界面。

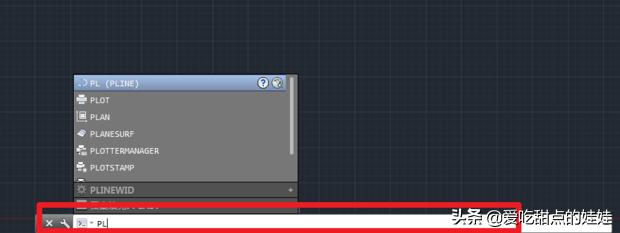

2.在下方的命令栏输入“pl”，点击回车。

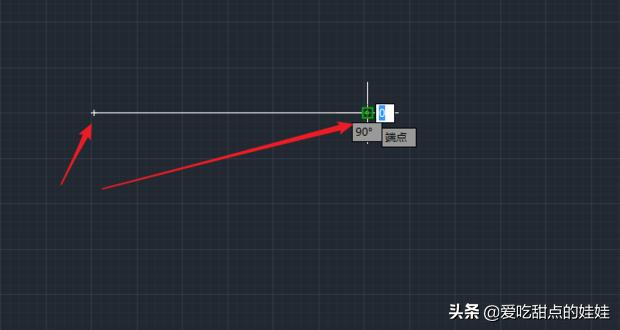

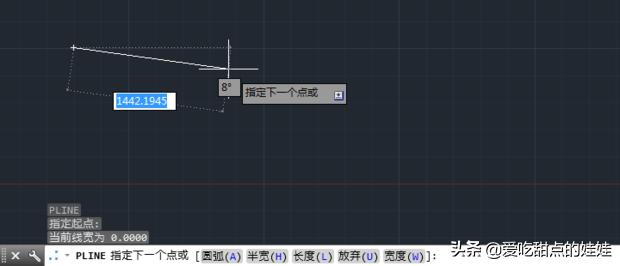

3.然后在图纸上点击两个端点，画出一条线段

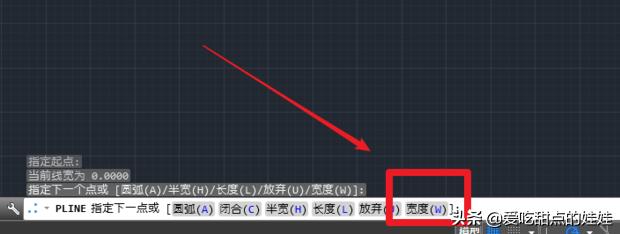

4.点击下面命令行里面的“宽度”，或者在后面输入“w”。

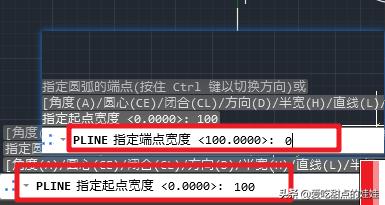

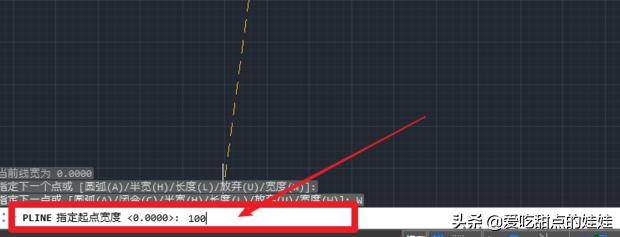

5.输入合适的起点宽度，这里我输入了“100”，然后点击回车。

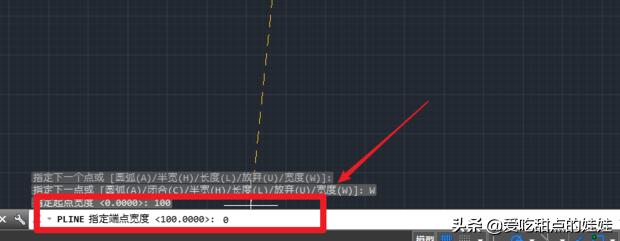

6.终点宽度设置为0，输入“0”，然后点击回车。

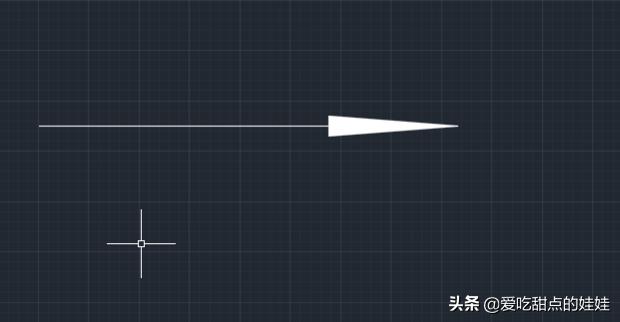

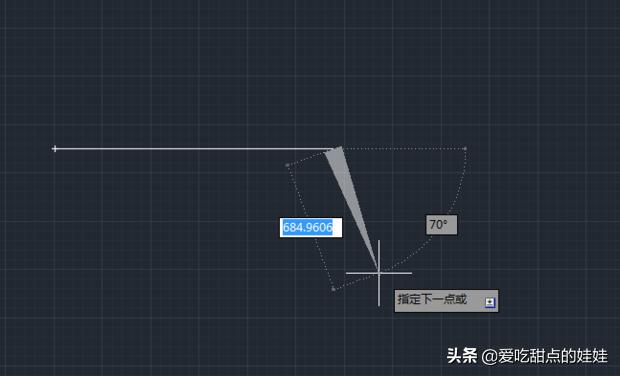

7.这时候就出现了一个箭头的形状。
8.将下一个点选择在线段方向的位置，这样直线箭头就画好了。
画曲线箭头
1.同样的，在命令行输入“pl”，然后点击第一个点（先别急着点第二个点）

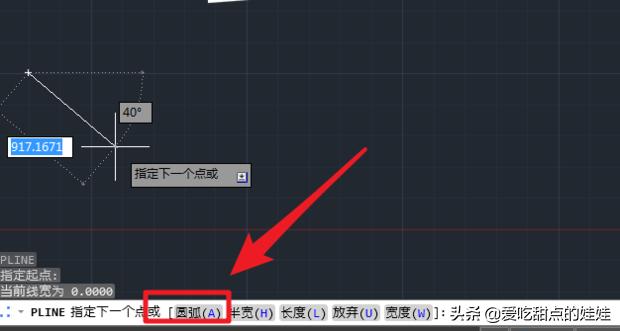

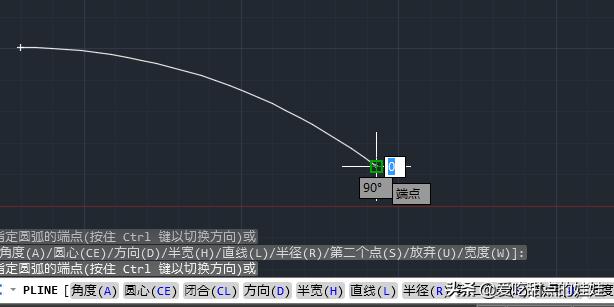

2.然后在下方，选择“圆弧”，直接点击它即可。

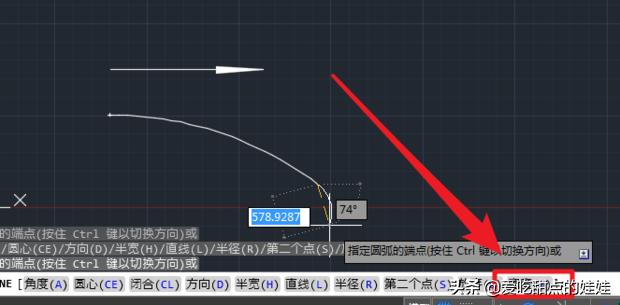

3.点击第二个点，这样就能画出一个圆弧。
4.同样的，这次还是点击下方的“宽度”，设置起点和终点的线段宽度。
5.这里还是将起点宽度设置为“100”，端点宽度设置为“0”。

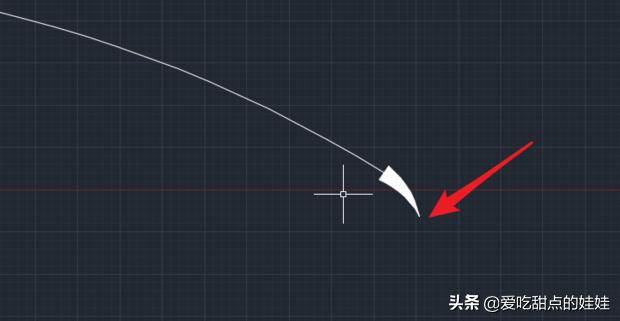

6.然后在合适的位置点击左键，曲线的箭头就出现了。
