硬盘接口类型图解(如何区分SATA与PATA、IDE接口的硬盘及接口转接)
发布时间：2022-10-21 11:25 点击：次
1、PATA接口：

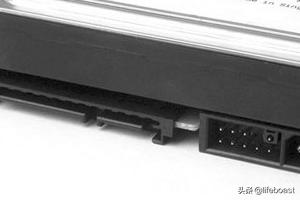

PATA硬盘叫做并行ATA硬盘(parellel ATA)，它所是用一根四芯的电源线和一根80芯的数据线与主板相连接，由于数据是并列传输所以它的传输速率受到并行限制，故总体传输率较低。下图左侧为IDE接口硬盘，右侧为SATA接口硬盘。

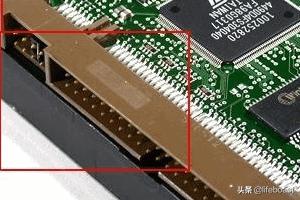

接口放大图如下：
2、SATA接口：

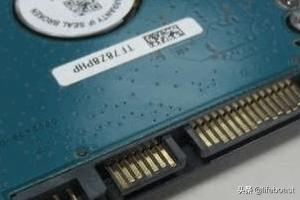

SATA硬盘，即SATA（Serial ATA）又被称为串口硬盘，数据传输速度较好，散热性能较好 。SATA硬盘与PATA硬盘从外观上看虽然差不多，但主要的区别在于连接线上。
电源线：SATA硬盘需要多种电压所以总体输入电源线要有15个针脚（如下图）。然而PATA硬盘使用是D型4针电源接口，故有些SATA硬盘除为了兼容IDE硬盘接口还提供了传统IDE硬盘使用的D型4针电源接口。

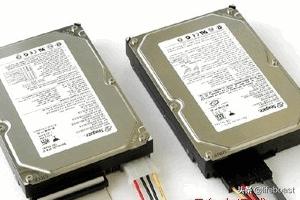

3、IDE与SATA接口相互转换：
可以通过IDE、SATA转接线达到二者接口的相互转换，数据线的转换亦有类似的转换线，可以根据需要自行选择。
